Méthode d’analyse : Recherche de l'arrêt axial

Un couple de roulements à billes à contact radial est arrêté en translation en respectant cette règle :



- Les bagues montées sur l’élément tournant doivent être complètement immobilisées en translation ce qui signifie 4 surfaces d’arrêts.

- Les bagues montées sur l’élément fixe doivent être partiellement arrêtées en translation ce qui signifie 2 surfaces d’arrêts.


Dans ce cas précis, on trouve fréquemment les 2 surfaces d’arrêts placées de chaque coté d’une même bague.

Une liaison pivot peut être crée à partir de deux liaisons simples :

- Une liaison rotule plus une liaison linéaire annulaire

















- Un appui plan plus une linéaire annulaire









Dans notre cas, on traitera le cas rotule+linéaire annulaire :

La rotule est modélisée par le roulement arrêté par quatre points de contacts.

La linéaire annulaire par le roulement arrêté par deux points de contacts.

Exemple : Moyeu tournant / Arbre fixe

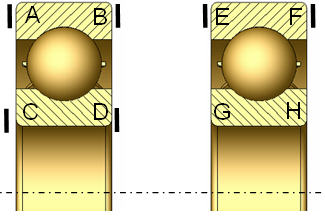

- Arrêt en translation sur le moyeu en A, B, E, F


- Arrêt en translation sur l’arbre en C, D





Indications :

- Le roulement utilisé du côté de la meule sera un roulement à bille BC-35-100.

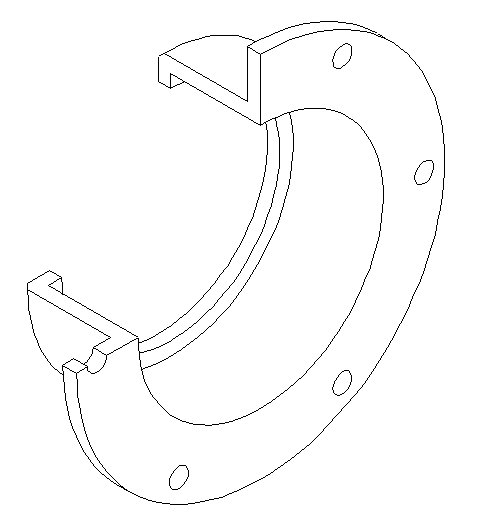

- Le roulement utilisé du côté de la poulie sera un roulement à bille BC-30-90 monté dans un boîtier.





Travail demandé :

Pour notre mécanisme (touret à meuler) :

• De bloquer C avec un épaulement.

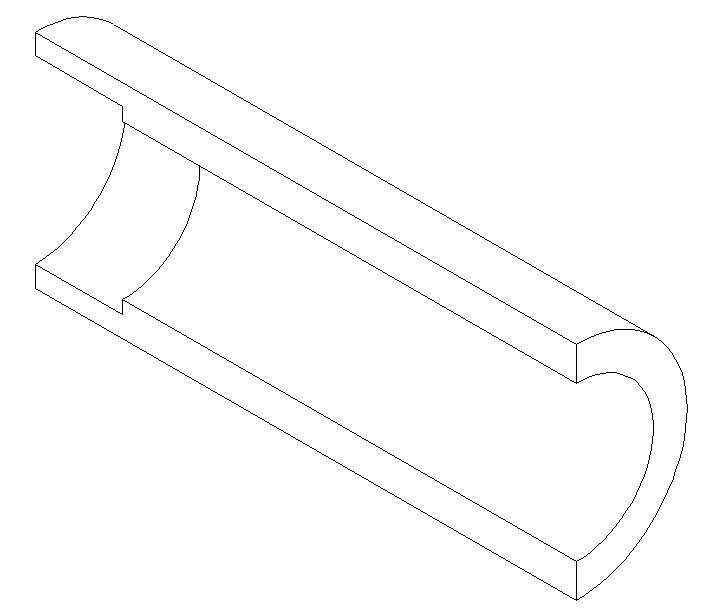

• De bloquer D et G avec une entretoise.


• De bloquer E avec un épaulement.

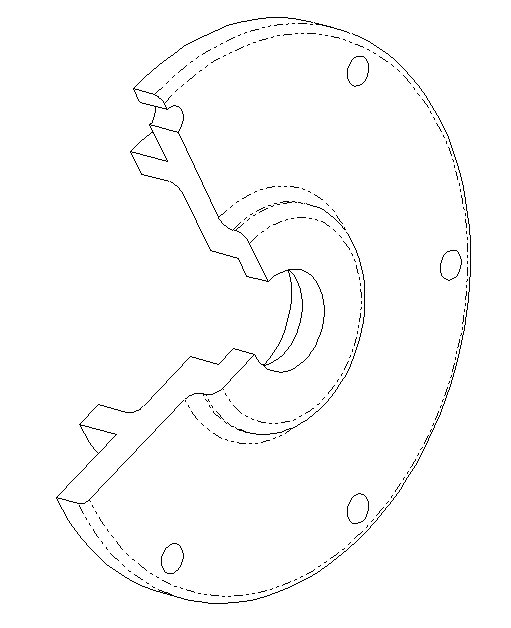

• De bloquer F avec un chapeau.


• De bloquer H avec un écrou à encoche.





Etude de la forme des surfaces permettant le montage des écrous à encoches et de leur rondelle frein.

Pour les écrous à encoches :

Ils se montent sur une pièce cylindrique filetée. Comme tous les filetages la valeur de la cote du diamètre est précédée de la lettre M.
La languette intérieure de la rondelle frein se monte dans la rainure de l’arbre afin d’empêcher la rondelle de tourner. On rabat ensuite une languette extérieure dans une des encoches de l’écrou pour bloquer celui-ci.
