Cours sur l'analyse fonctionnelle (diagramme pieuvre, FAST, SADT,...). Une synthèse de ce cours est fourni ainsi qu'un document sur le cycle de vie d'un produit. Une partie de ces documents vient du travail de M. POVEDA.
TD de mise en place des principes sur une tondeuse à gazon électrique.
TD de mise en place des principes sur l'ouvre-portail FAAC.
TD d'analyse SADT (A-0, A0, A1) sur une chaudière à bois déchiqueté Hargassner.
TD d'analyse SADT sur le compresseur SANDEN. D'après M. FRESNE. Un dossier ressource sur la climatisation automobile ainsi que l'activité que je propose en schématisation dans laquelle je présente sommairement le fonctionnement.

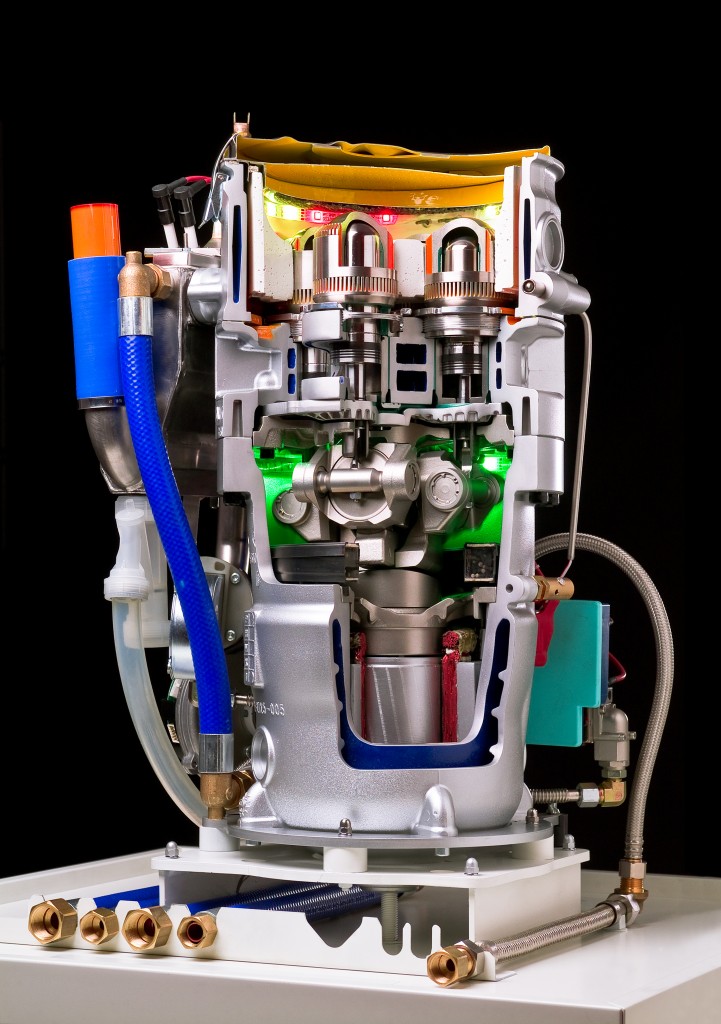

TD d'analyse utilisant le diagramme pieuvre ainsi que le diagramme FAST sur une micro cogénération WhisperGen. Ce TD s'appuie sur un dossier réalisé par M. ANNARELLI - CORDEAU - REY - SUBRA.

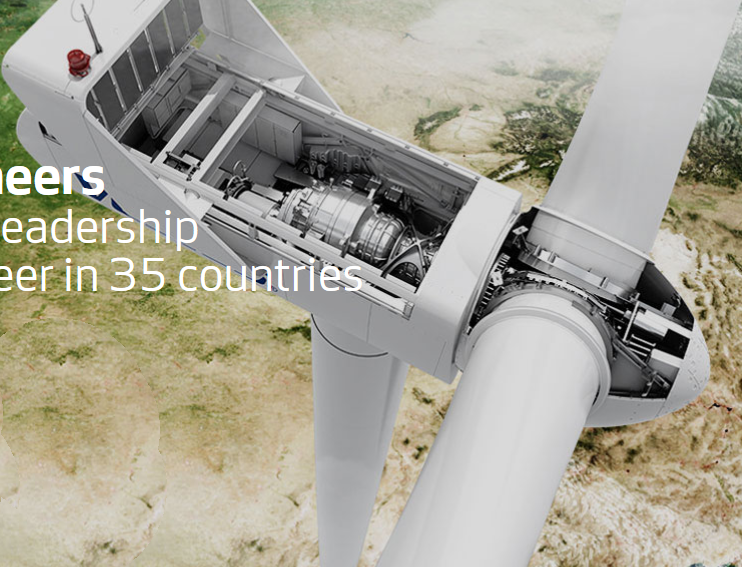

Devoir sur une éolienne Vestas V52. Des images sont disponible dans la section Cours hybride/ Classe euro STI.
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Cours sur l'analyse fonctionnelle avec les outils SysML.
TD prenant appui sur le chauffage solaire. Document de la société De Dietrich présentant leurs produits.
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Cours global sur le dessin technique (perspective, cotation, plan de bâtiment...). Cours provenant de L'IUTJoseph FOURIER.
Travaux dirigés de lecture de plan de bâtiment : n°1 ; n°2
Travaux dirigés de dessin en perspective de tuyauteries : n°1 ; n°2 ; n°3 ; n°4 (d'après un travail trouvé ici)
Travaux dirigés de dessin sur des pièces prismatiques basiques. Un fichier eDrawing pour mieux comprendre les pièces.
Travaux dirigés de dessin sur les coupes de pièces. Un fichier eDrawing pour mieux comprendre les pièces.
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Cours sur le schéma cinématique avec en exemple une bride hydraulique.
Travaux dirigés sur un distributeur de carburant G.P.L. Un fichier eDrawing pour aider la lecture
TP sur le coupe tube.
TP sur l'étau orientable à rotule.
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Cours de cinématique (loi horaire). Cours au format html (certaines parties sont hors programme).
Cours de statique des solides. Cours au format html (certaines parties sont hors programme).
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Cours sur la schématisation électrique lors d'un démarrage moteur. Animation Flash sur : Disjoncteur magnétothermique ; Disjoncteur différentiel ; Relais thermique ; Cartouche fusible.
Câblage virtuel (Flash) d'un démarrage moteur - V2
Travail dirigé sur la lecture d'un schéma électrique ainsi que sa modification.
